以下是三相回路電阻測試儀的詳細操作指南，涵蓋準備、測試流程及注意事項，幫助您安全、精準完成檢測：

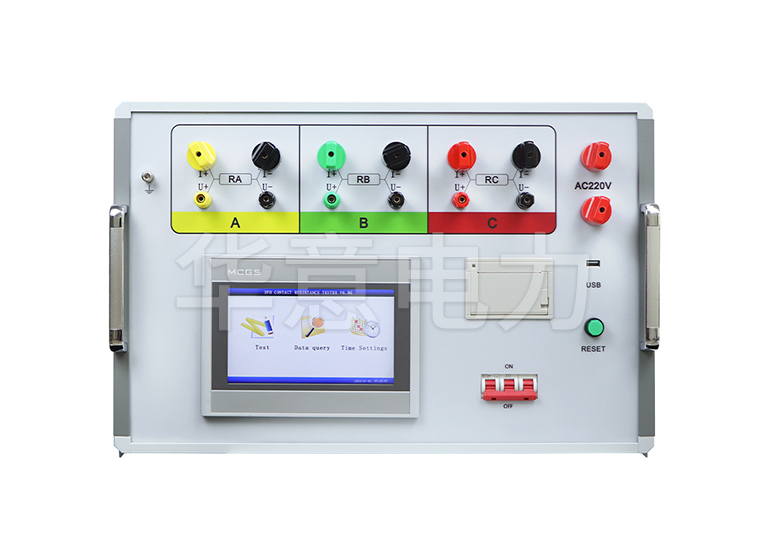

1、液晶顯示說明：本儀器采用7寸工業級電阻觸摸液晶顯示屏LCD，參數設置及試驗結果均顯示在液晶屏上。全英文操作界面，圖形清晰，美觀，易于操作。

2、正確接線：接線方法正確接線。注意: ①儀器面板與測試線的連接處應扭緊，不得有松動現象。②應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。

3、開機：確認測試線接線無誤后，接入220V交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示系統開機。

4、主界面：打開電源開關，系統進入主界面。開始測試:進行三相回路電阻的測試，可以設置測試電流、測試時間，同時測量三相回路的接觸電阻值。數據查詢：查詢保持的測量歷史數據，可以導出到U盤，查詢測量記錄，或者打印歷史測量記錄。時間設置：設置設備的本機日期時間。

6、測試菜單界面：在主界面中點擊“測試”項，儀器進入測試菜單界面，如圖5所示。默認測試電流為100A，測試時間為10s。測試電流：可以選擇測試電流值，電流值可在50A，100A，150A，200A之間任意選擇；測試時間：可以輸入測量的時間，設定測試時間。開始試驗：系統開始進行測試。保存打印：保存試驗數據，預覽試驗數據、打印試驗數據點擊“返回”項，系統返回上一界面。注意：測試時間設定范圍：5s~599s，超出該范圍系統使用默認值：10s。為了保證測試結果更加準確，推薦測試時間采用默認值10s。

7、測試結果：在“測試菜單”中點擊“開始”項進入“測試結果”界面，如圖6所示。界面上依次顯示相別、電阻值、測試電流值和測試時間。注意：此時電流線上有大電流流過，切不可將電流線強行拔掉，否則可能對操作人員和儀器造成傷害。正在測試時，系統顯示“停止”，“返回”項。點擊“停止”，系統停止計時，電流停止輸出。點擊“返回”，系統停止計時，電流停止輸出并返回上一界面。注意開始測試的前幾秒，由于電流沖擊和電容充電，測試結果不穩定，5s后測試結果就會穩定下來，用戶即可記錄數據。計時時間到自動停止電流輸出。點擊“保存打印”項，系統進入“輸入記錄編號”界面，這兩個界面需要輸入需要保存數據的記錄編號，也可以選用默認記錄編號，該記錄編號會默認自動加一。輸入完記錄編號以后，可以點“確認”按鈕，進入到數據預覽界面。點擊“打印”項，可以打印當前預覽數據系統。點擊“返回”返回上一界面。

8.數據查詢：主界面點擊【記錄查詢】按鈕可以進入記錄查詢頁面。左側表格為保存的試驗記錄；記錄數目：已經存儲的總記錄數目。導出數據：插入優盤以后可以通過該按鍵導出所有記錄。清除數據：清空所有保存的歷史數據。當前選擇編號：點擊表格中的一條記錄后這里會顯示該條記錄的編號。打開記錄：打開當前選擇的一條記錄。返回： 返回上一個界面。

9.記錄查詢：在數據查詢界面點擊【打開記錄】，可以進入到記錄預覽的界面如圖11所示?？梢燥@示當前選擇的這條記錄的具體內容。打印：打印顯示的數據內容。返回：返回到上一界面。

10.數據導出：把U盤插入面板的USB接口上，等待幾秒中后，在數據查詢界面，點擊【數據導出】按鈕可以把所有的測量數據導入到U盤中。如果遇到導出失敗的情況，可以更換U盤，再次插入重新導出。

11.日期時間設置：在主界面點擊【時間設置】，進入到日期時間設置界面，這里可以進行日期時間的設置，設置完成后點擊【確認】按鈕即可完成日期時間的設置。

12.測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
