HYFA-103 互感器伏安特性綜合測試儀

是繼電保護和高壓絕緣專業的專門檢測儀器。試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。

參考標準：JJF1021-2007,JB-T5356-2002

說明書檢測報告

支持U盤轉存試驗數據
儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品視頻
產品圖集
產品推薦

本產品是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。

儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

主要測試功能：

CT	PT
伏安特性（勵磁特性）曲線	伏安特性（勵磁特性）曲線
自動給出拐點值	自動給出拐點值
自動給出5%和10%的誤差曲線	變比測量
變比測量	極性判斷
極性判斷	交流耐壓測試
一次通流測試	鐵心退磁
交流耐壓測試
鐵心退磁

HYFA-103 互感器伏安特性綜合測試儀技術參數 Technical Parameter

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～1200V（電流最大設置20A）
大電流輸出		0～600A
勵磁測量精度		≤0.5%（0.3%讀數+0.2%量程）
CT變比測量	范圍	≤3000A/1A(15000A/5A)
	精度	≤0.5%
PT變比測量	范圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤25Kg

附件清單：

序號	名稱	數量
1	儀器主機	1臺

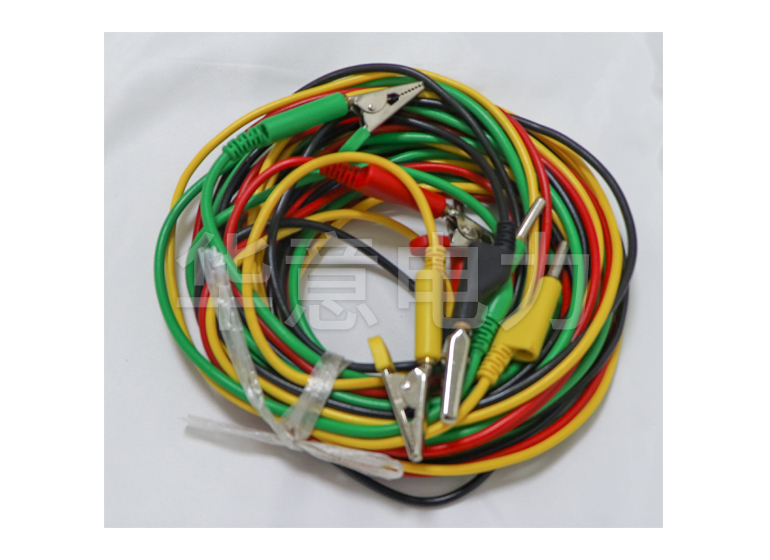

2	測試線	1根
3	電源線	1根

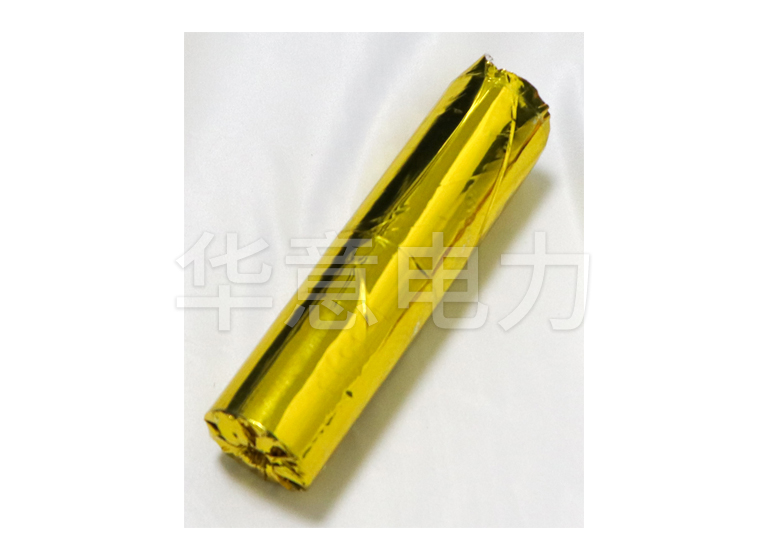

4	打印紙	1卷
5	保險管	2個
6	U盤	1個
7	說明書	1本
8	檢查報告	1份
9	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYFA-103 互感器伏安特性綜合測試儀特點優勢 Selection Reference

1、支持檢測CT和PT；

2、滿足 GB1207、GB1208等規程要求；

3、無需外接其它輔助設備，單機即可完成所有檢測項目；

4、自帶微型快速打印機、可直接現場打印測試結果；

5、采用智能控制器，操作簡單；

6、大屏幕液晶，圖形化顯示接口；

7、按規程自動給出CT/PT（勵磁）拐點值；

8、自動給出5%和10%誤差曲線；

9、可保存3000組測試資料，掉電后不丟失；

10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；

11、小巧輕便≤22Kg，非常利于現場測試；

HYFA-103 互感器伏安特性綜合測試儀產品視頻Product Video

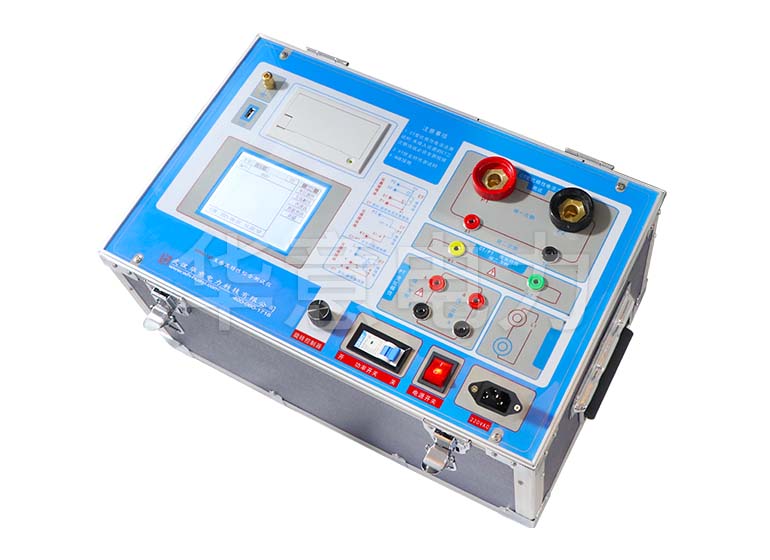

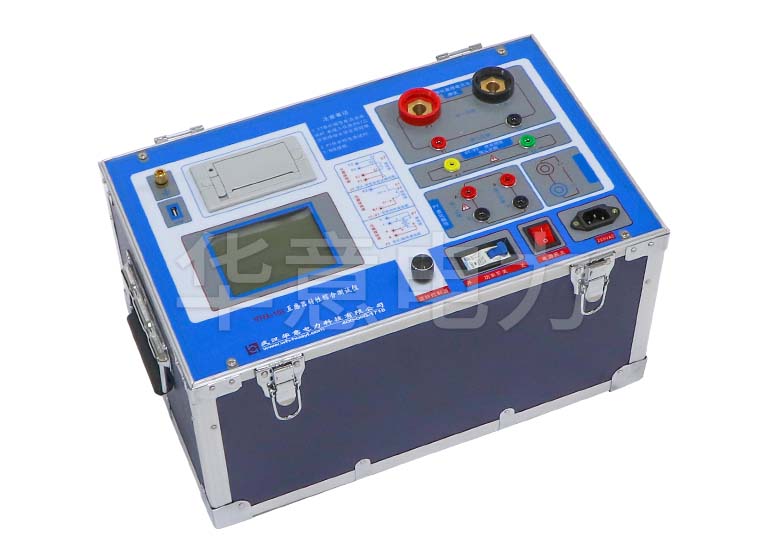

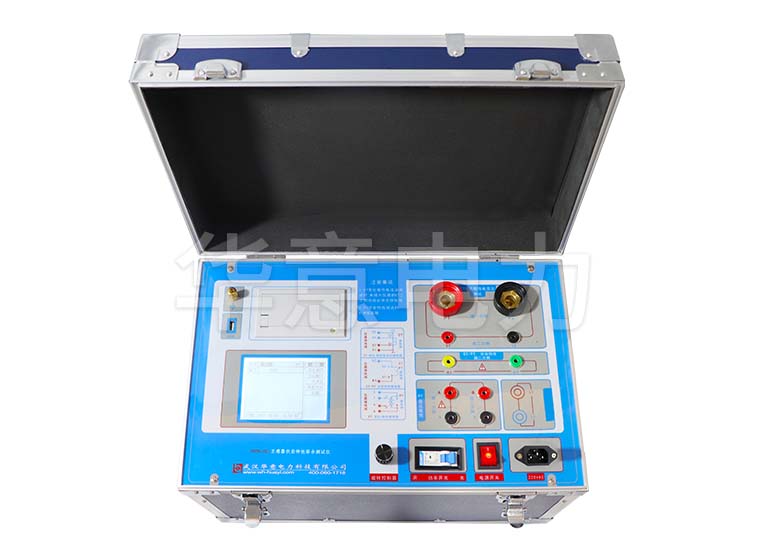

HYFA-103 互感器伏安特性綜合測試儀產品圖集 Product Atlas

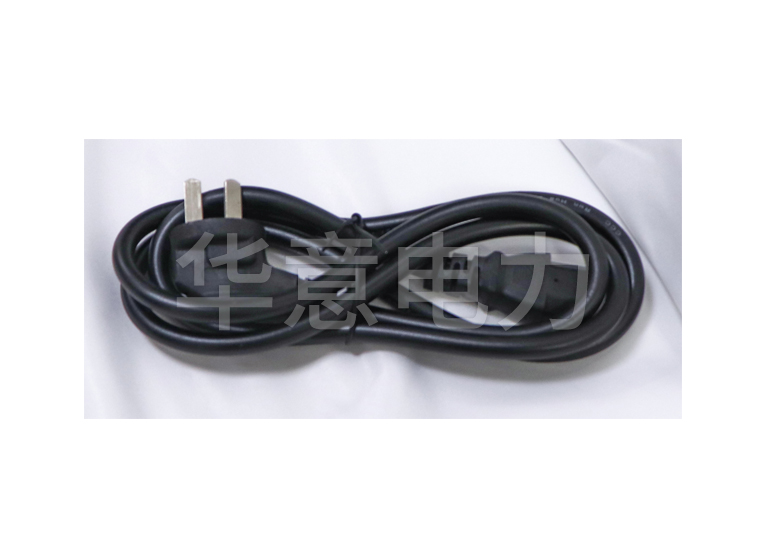

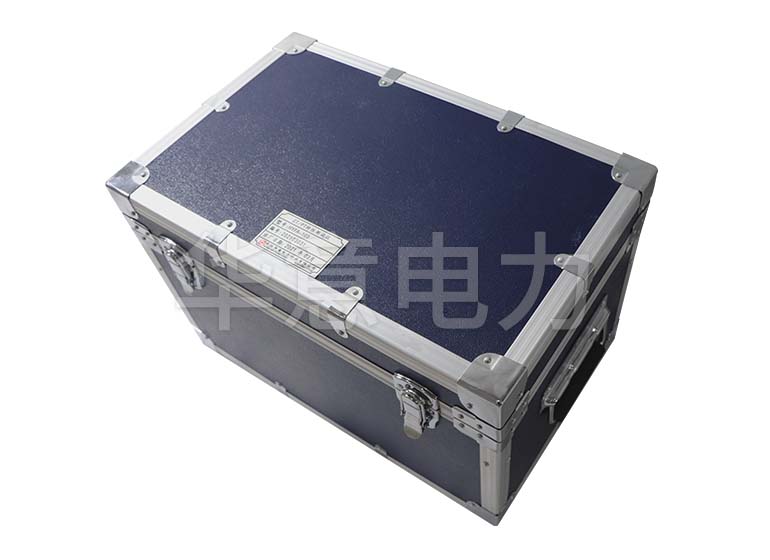

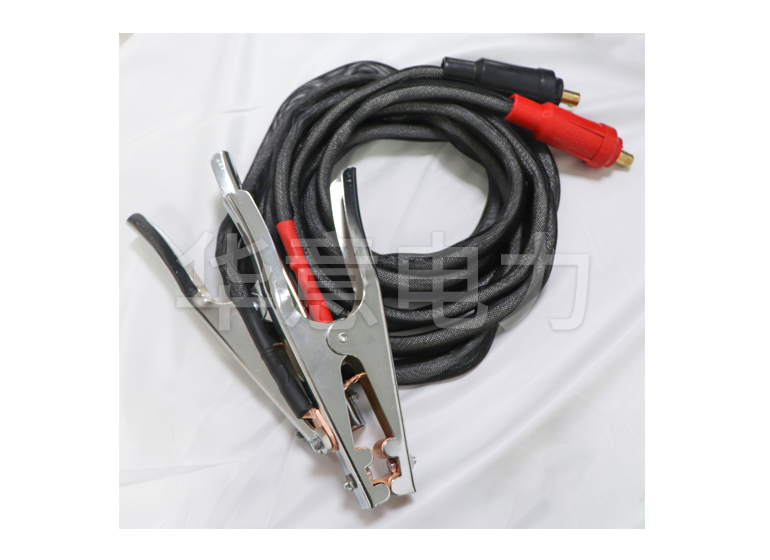

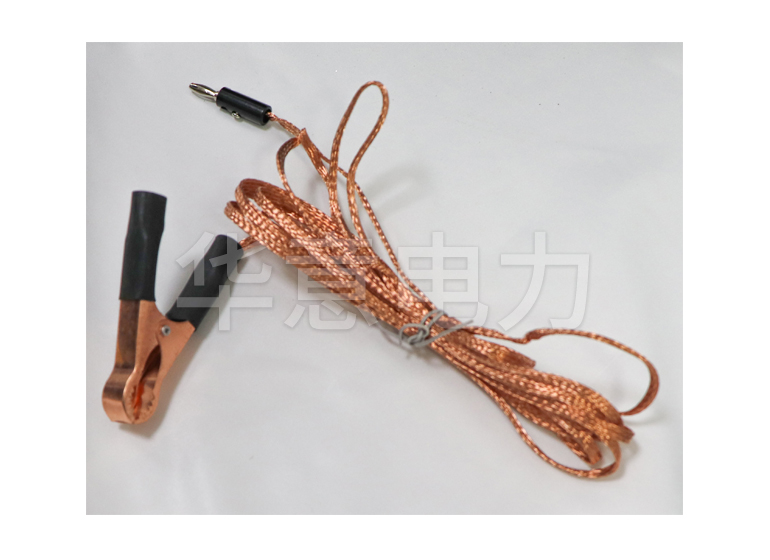

產品附件圖

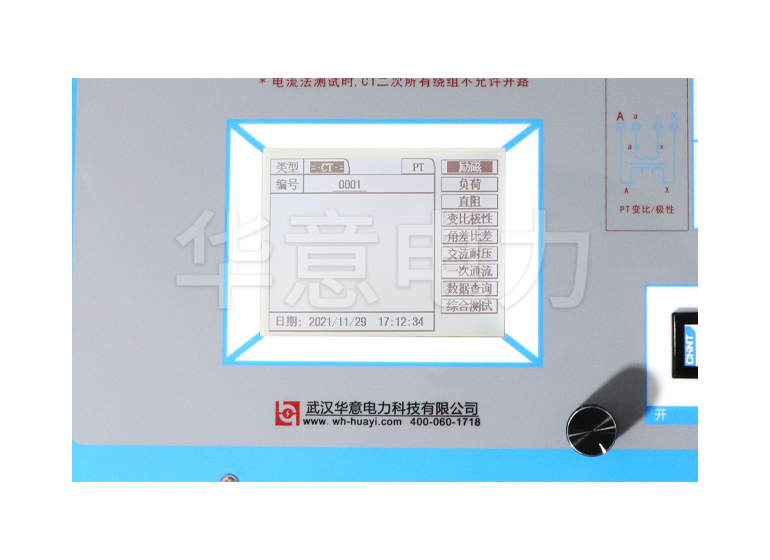

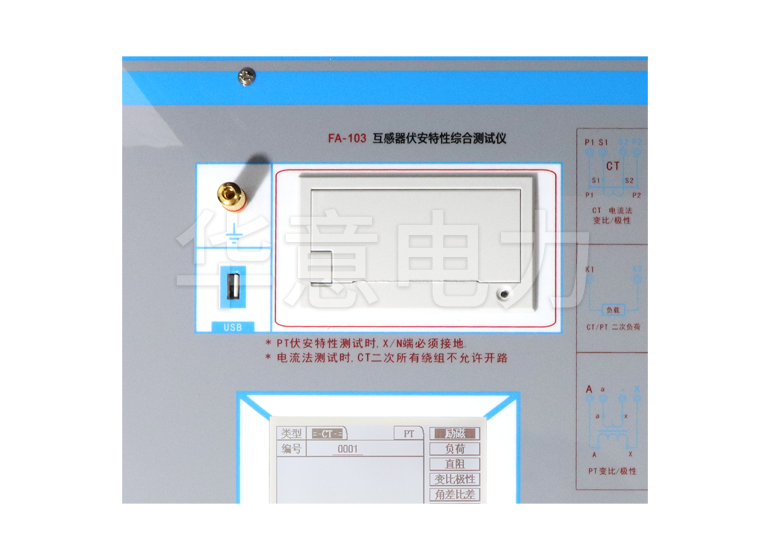

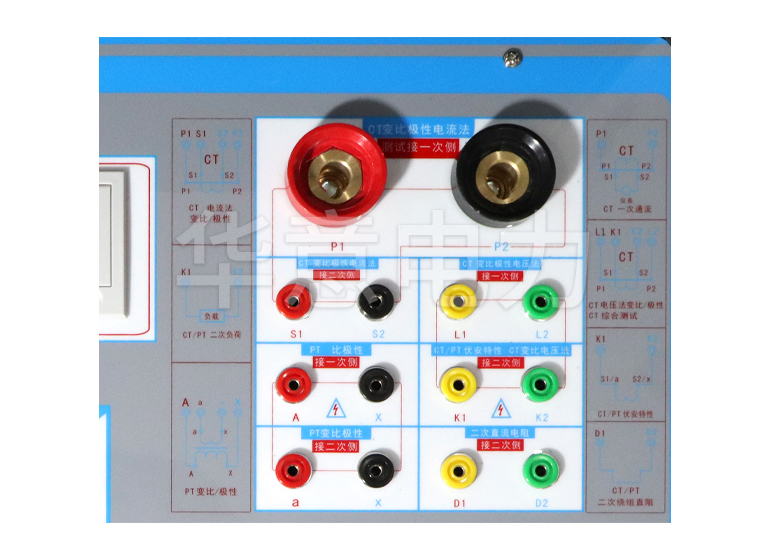

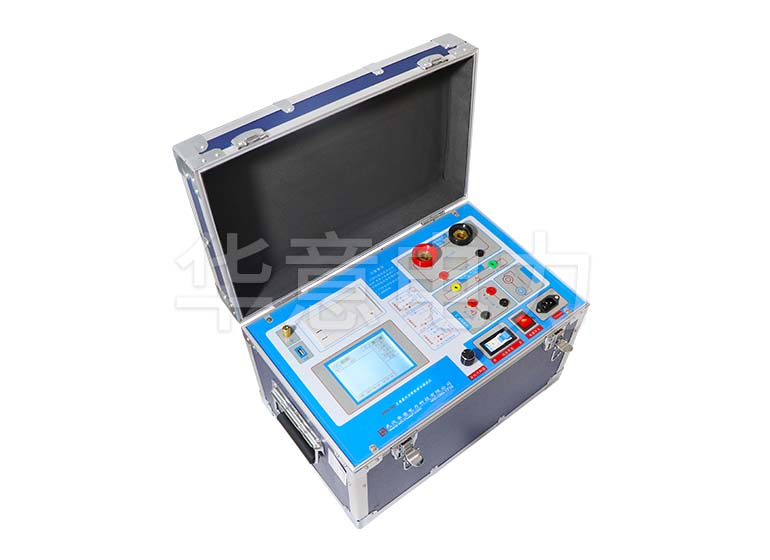

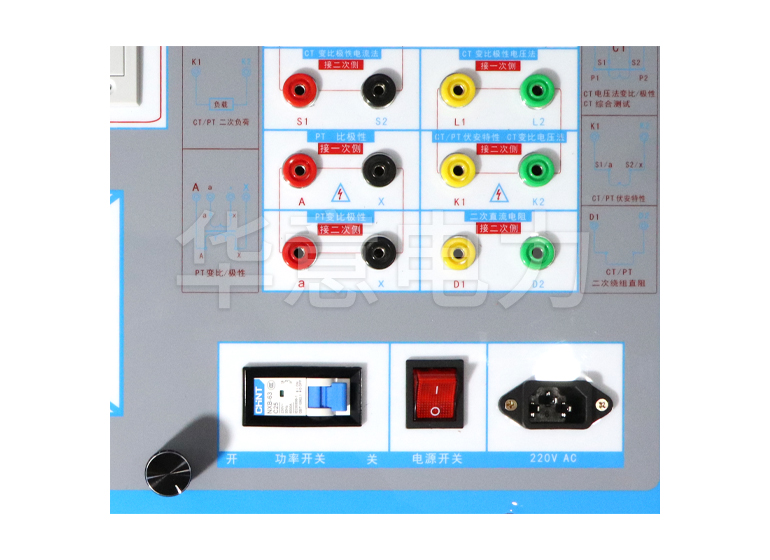

產品細節圖

HYFA-103 互感器伏安特性綜合測試儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
