SMG6600 六路差動保護矢量分析儀

六路差動保護矢量分析儀是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等

參考標準：JB/T9287-1999

說明書檢測報告

同時測量二次側1至3路交流電壓
測量電網頻率
測量有功、無功和視在功功率

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

六路差動保護矢量分析儀是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等，并可以輸出Word和Excel文件，無需上位機軟件，方便用戶后期處理報告。儀器采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。

產品別稱：六路差動保護矢量測試儀、六路差動保護矢量檢測儀、六路差動保護矢量測量儀、保護回路矢量分析儀。

SMG6600 六路差動保護矢量分析儀技術參數 Technical Parameter

類型	范圍	單位	誤差	分辨率
電壓	1～500	V	0.3%×量程	0.01V
一次側電流	0.1～5	A	0.3%×量程	0.0001A
二次側電流	0.001～10	A	0.3%×量程	0.0001A
有功功率	0.001～5k	A	0.3%×量程	0.1W
無功功率	0.001～5k	VAR	0.3%×量程	0.1VAR
視在功率	0.001～5k	VA	0.3%×量程	0.1VA
頻率	45～65	HZ	0.3%×量程	0.01HZ
相位	0～360	°	±1°	0.1°

附件清單：

序號	名稱	數量
1	主機	1臺

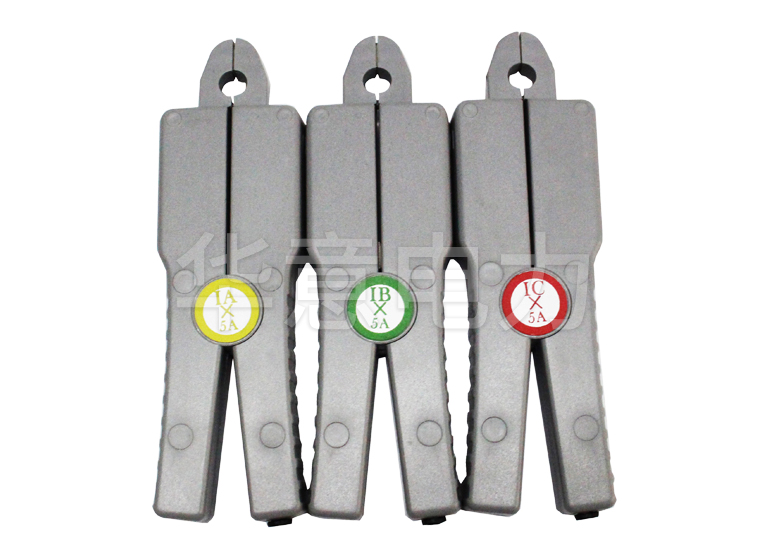

2	大電流鉗形傳感器	3只
3	小電流鉗形傳感器	3只
4	電源線	1根
5	打印紙	1卷
6	電壓測試線（帶鱷魚夾）	1條

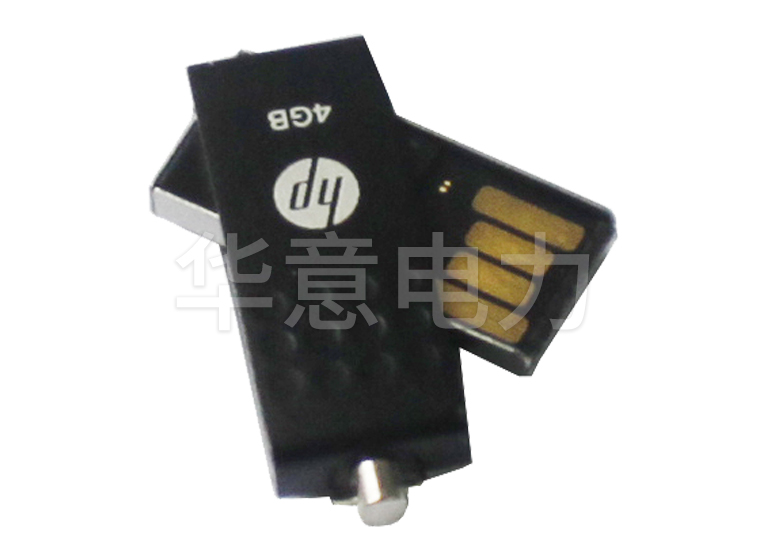

7	U盤	1只
8	說明書	1本
9	檢查報告	1份
10	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

SMG6600 六路差動保護矢量分析儀特點優勢 Selection Reference

1、同時測量二次側1至3路交流電壓；

2、同時測量一次側1至3路交流電流；

3、同時測量二次側1至3路交流電流；

4、測量電壓間、電流間、電壓與電流間的相位(一次側二次側電流之間角度)；

5、測量電網頻率；

6、測量有功、無功和視在功功率；

7、測量功率因數；

8、三相電電壓電流不平衡度檢測；

9、二次側相電壓范圍：1-500V, 二次側電流范圍：1mA-10A，一次側電流：100mA-5A；

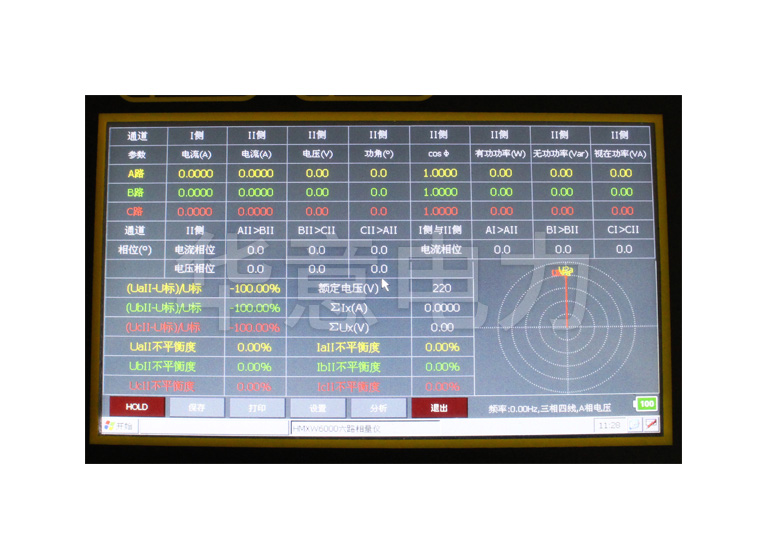

10、顯示六角向量圖(一次側和二次側混合)；

11、作為漏電流表使用；

12、低功耗設計，市電供電內置充電電池作為備用電源；

13、自動量程，鼠標操作人性化設計；

14、數據保存可通過U盤導出，方便用戶數據處理；

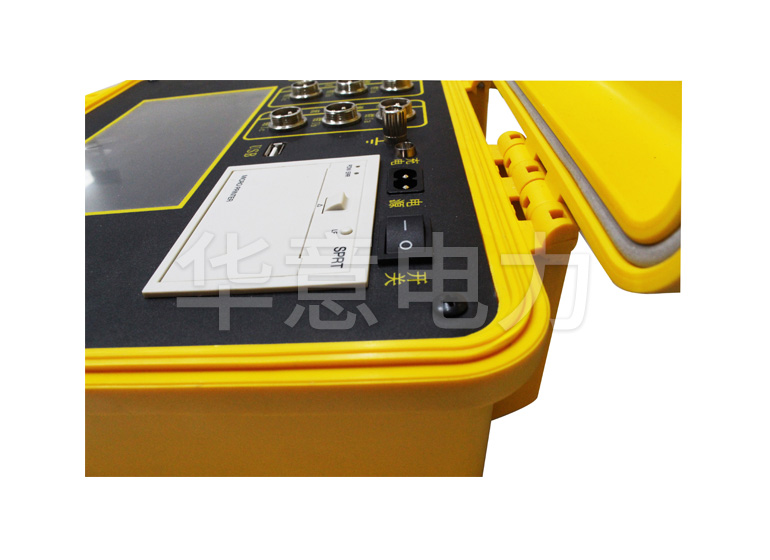

15、可通過微型打印機將現場測量的數據打印出來；

16、導出文件Word和Excel格式文件，方便打印報告；

SMG6600 六路差動保護矢量分析儀產品圖集 Product Atlas

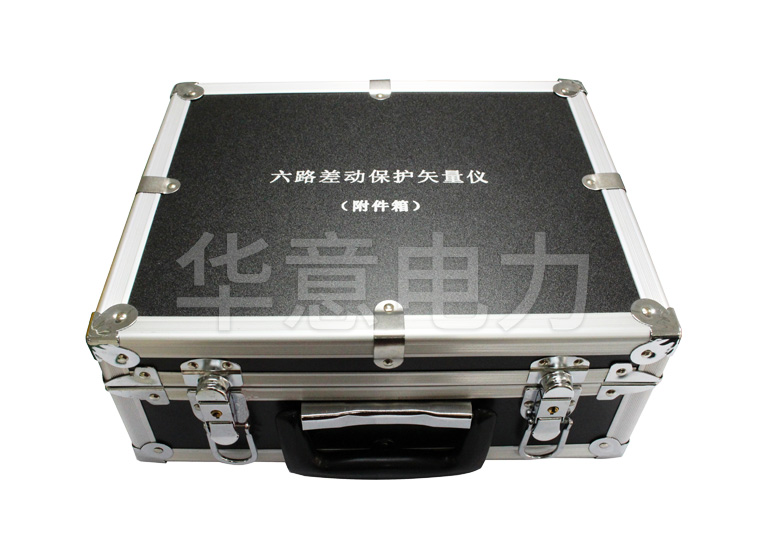

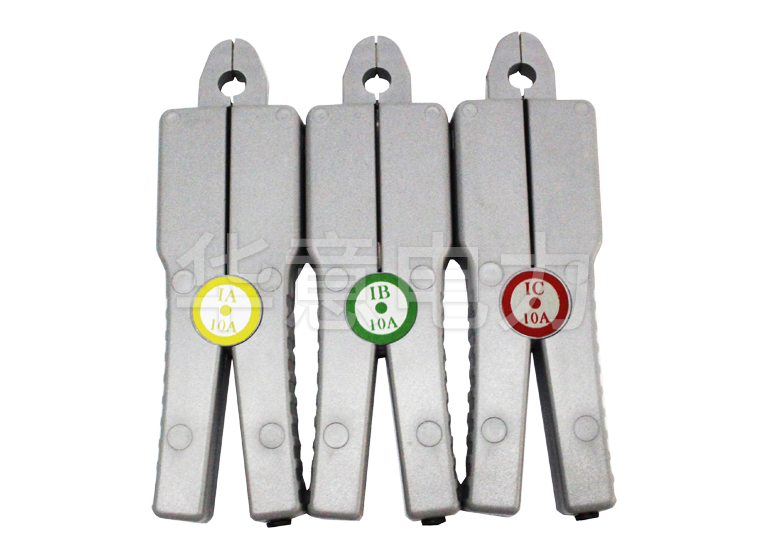

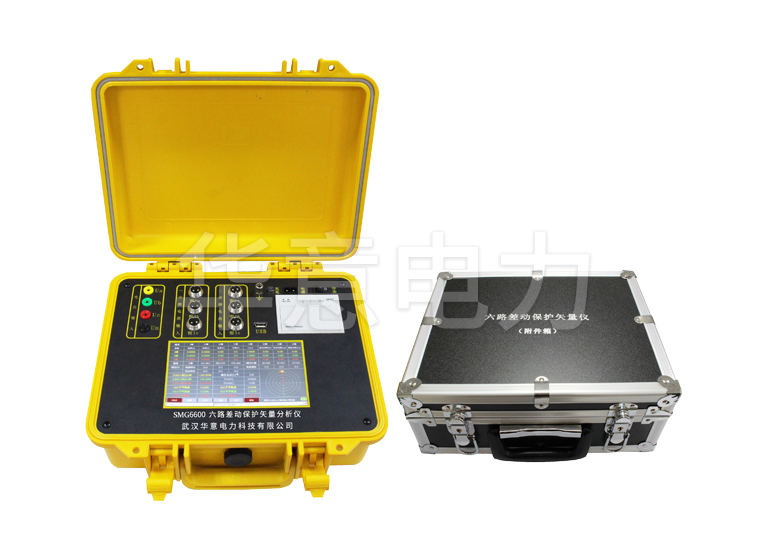

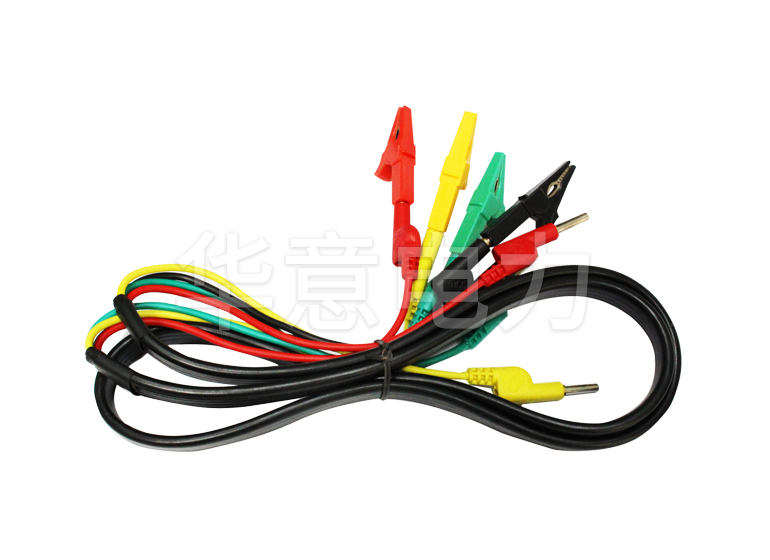

產品附件圖

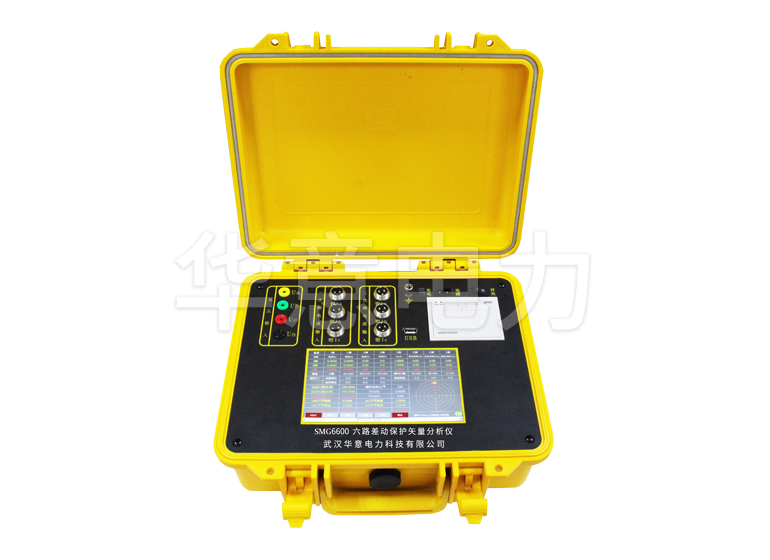

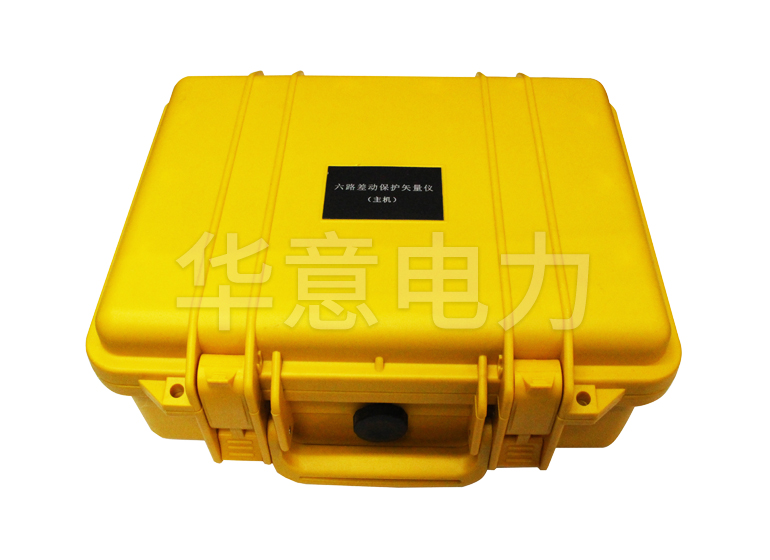

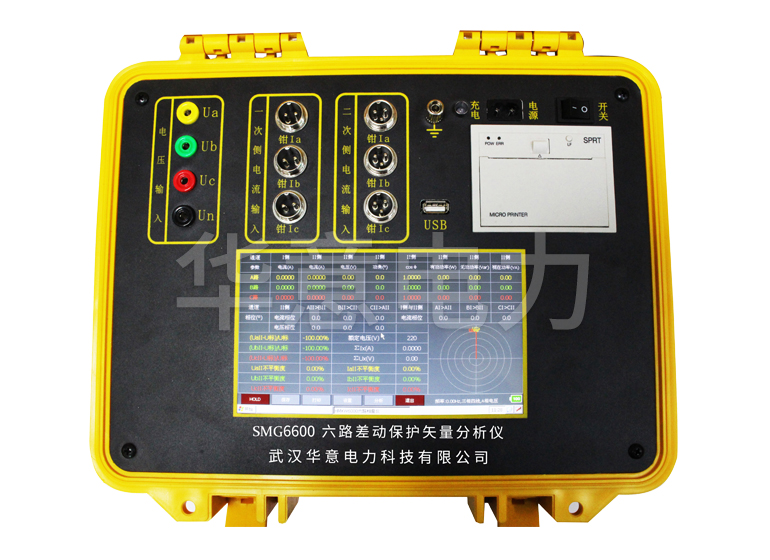

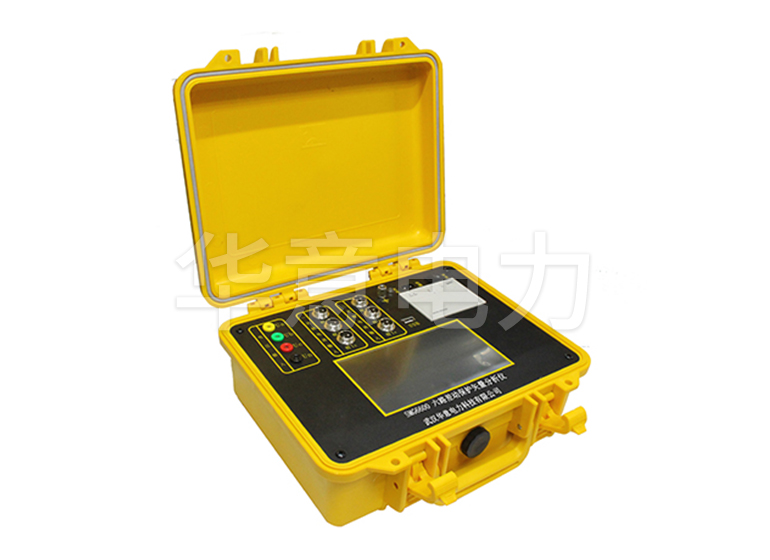

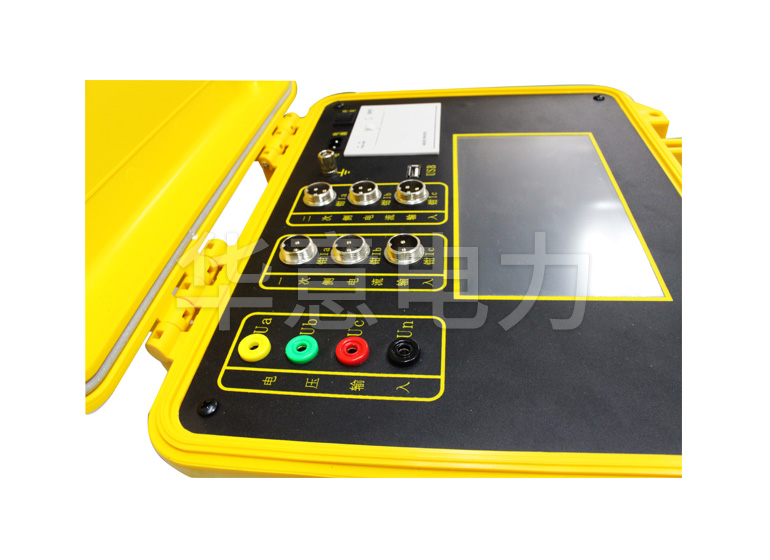

產品細節圖
