??華意電力是一家專業研發生產多功能三相用電檢查儀的廠家，本公司生產的多功能三相用電檢查儀在行業內都廣受好評，以打造最具權威的“多功能三相用電檢查儀“高壓設備供應商而努力。

MG6000+ 多功能三相用電檢查儀是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量，更為獨特的是，能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。

MG6000+ 多功能三相用電檢查儀設計上采用高速ARM處理器作為下位機進行電參數的測量，完全圖形化界面，真彩色顯示，觸摸屏操作人機界面友好，儀器便于攜帶，功能強大。

1.2功能及特點

1. 同時測量1至3路交流電壓；

2.?同時測量1至4路交流電流（含零相電流）；

3. 測量電壓間、電流間、電壓與電流間的相位；

4. 測量電網頻率；

5. 測量有功、無功和視在功功率；

6. 測量功率因數；

7. 分析CT接線的正確性以及電能表接線錯誤判別；

8. 三相三線兩元件電能表192 種接線錯誤檢測和判定，并給出其向量圖、接線圖、功率表達式和文字說明；

9. 三相電電壓電流不平衡度檢測；

10.?測相電壓范圍：5-500V, 測相電流范圍：5mA-10A；

11. 顯示六角向量圖；

12. 作為漏電流表使用；

13. 低功耗設計，最長持續使用時間可達12小時；

14. 自動量程，觸摸屏按鍵人性化設計；

15. 數據保存可通過U盤導出，方便用戶數據處理。

1.3技術參數

注：在1mA-5mA在±3°

1.4儀表配件

1. 主機

?

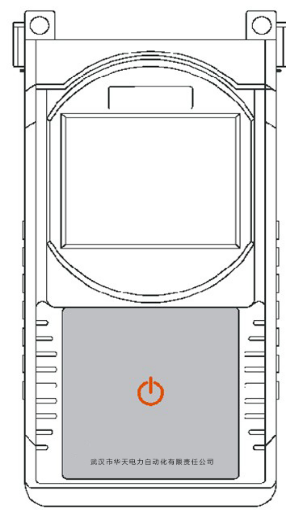

圖一、主機圖

2．電流鉗傳感器

?

圖二、電流鉗傳感器

????電流測量選用高精度和高穩定度鉗形電流傳感器，本儀表可接4把電流鉗傳感器（可以不含零線電流鉗則共3把電流鉗）。

3. 電壓測量線

?

圖三、電壓測試導線
