SMG3000智能三相相位伏安表參數報價
發布時間：2016-05-20 09:00:00
瀏覽次數：3805
?華意電力是一家專業研發生產智能三相相位伏安表的廠家，本公司生產的智能三相相位伏安表在行業內都廣受好評，以打造最具權威的“智能三相相位伏安表“高壓設備供應商而努力。
? 智能三相相位伏安表是進行三相電參數測量，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量。
? 智能三相相位伏安表設計上采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，儀器便于攜帶。
1.2智能三相相位伏安表功能簡介
1. 同時測量三相電壓或四路電流（包含零線電流）；
2. 同時測量三相交流電壓相角、電流相角、功角；
3. 測量電網頻率和相序；
4. 自動判別變壓器繞組、容性和感性負載；
5. 六角圖顯示，彩色相序分析；
6. 有功功率、無功功率、視在功功率、三相功率和和功率因數測量；
7. 數據保存和查看功能；
8. 數據靜態保存功能；
9. 3.5寸TFT彩屏顯示具有觸摸功能；
10.鋰電池供電、一次充滿可連續待機大于20小時。
1.3技術參數
類型 |
測量范圍 |
單位 |
誤差 |
分辨率 |
電壓 |
1～500 |
V |
0.5%×量程 |
0.01V |
電流 |
0.001～10 |
A |
0.5%×量程 |
0.0001A |
有功功率 |
0.001～5000 |
W |
0.5%×讀數（PF=1） |
0.1W |
無功功率 |
0.001～5000 |
VAR |
0.5%×讀數（PF=0） |
0.1VAR |
視在功率 |
0.001～5000 |
VA |
0.5%×讀數 |
0.1VA |
頻率 |
45～65 |
HZ |
0.1%×讀數 |
0.01HZ |
相位 |
0～360 |
° |
±2° |
0.1°? |
?
注：在1mA-5mA在±3°
1.4儀表配件
1. 主機
?
2. 電流鉗傳感器
?

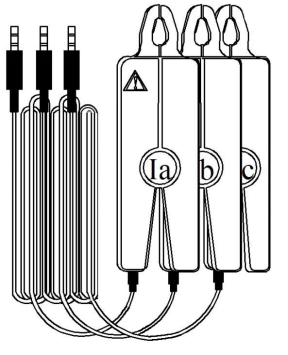

圖二、電流鉗傳感器
????電流測量選用高精度和高穩定度鉗形電流傳感器，本儀表可接4個電流鉗傳感器。
3. 電壓測量線
?
圖三、電壓測試導線
